Шайбы пружинные ГОСТ 6402-70
Шайбы пружинные ГОСТ 6402-70
-
Изготовление
Шайбы пружинные ГОСТ 6402-70: изготовление
Шайбы пружинные гроверные ГОСТ 6402-70 изготавливаются из проволоки ГОСТ 11850-72 или из сталей марок70, 65Г и 3Х13. Кроме того, пружинные шайбы данного стандарта допускается выполнять из бронзы марки БрКМц3-1 или иных цветных сплавов.
Твердость стальных пружинных шайб ГОСТ 6402-70 составляет 41,5-49,5 НДС э (НДС 40-48), для изделий из бронзы — не менее 90 НДВ. Для шайб, выполненных из стали 70, допускается увеличение твердости до НДС 50.
Стандарт устанавливает, что на изделиях не должно быть трещин, окалин, заусенцев и признаков коррозии. Допускаются незначительные дефекты, которые не влияют на эксплуатационные свойства шайб и не превышающие размеры.
Кромка шайбы, должна быть острой.
Шайбы пружинные ГОСТ 6402-70 могут изготовляться с покрытием или без него. Типы покрытий и их характеристики должны соответствовать ГОСТ 9.306-85. Шайбы, на которые нанесено металлическое покрытие, при изготовлении должны подвергаться обезводораживанию.

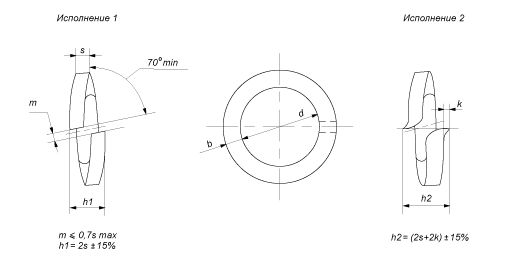

Шайбы пружинные гроверные могут изготавливаться в 2 исполнениях:
> исполнение 1: с притупленными кромками;
> исполнение 2: с острыми кромками.
Кроме того, помимо шайб нормального типа, изготовленных по ГОСТ 6402-70, могнут изготовляться шайбы еще в 3 других исполнениях:
> Л — легкие с прямоугольным поперечным сечением;
> Т — тяжелые с квадратным поперечным сечением;
> ОТ — особо тяжелые с квадратным поперечным сечением.
Шайбы-гроверы пружинные ГОСТ 6402-70: применение и технические характеристики
Шайбы пружинные (гроверы), изготовленные в соответствии с ГОСТ 6402-70 широко применяются в машиностроении, строительстве, других областях хозяйственной деятельности в качестве контрящих элементов соединений.
ГОСТ 6402-70
Шайбы пружинные ГОСТ 6402-70: изготовление
Шайбы пружинные гроверные ГОСТ 6402-70 изготавливаются из проволоки ГОСТ 11850-72 или из сталей марок70, 65Г и 3Х13. Кроме того, пружинные шайбы данного стандарта допускается выполнять из бронзы марки БрКМц3-1 или иных цветных сплавов.
Твердость стальных пружинных шайб ГОСТ 6402-70 составляет 41,5-49,5 НДС э (НДС 40-48), для изделий из бронзы — не менее 90 НДВ. Для шайб, выполненных из стали 70, допускается увеличение твердости до НДС 50.
Стандарт устанавливает, что на изделиях не должно быть трещин, окалин, заусенцев и признаков коррозии. Допускаются незначительные дефекты, которые не влияют на эксплуатационные свойства шайб и не превышающие размеры.
Кромка шайбы, должна быть острой.
Шайбы пружинные ГОСТ 6402-70 могут изготовляться с покрытием или без него. Типы покрытий и их характеристики должны соответствовать ГОСТ 9.306-85. Шайбы, на которые нанесено металлическое покрытие, при изготовлении должны подвергаться обезводораживанию.
Шайбы пружинные гроверные могут изготавливаться в 2 исполнениях:
> исполнение 1: с притупленными кромками;
> исполнение 2: с острыми кромками.
Кроме того, помимо шайб нормального типа, изготовленных по ГОСТ 6402-70, могнут изготовляться шайбы еще в 3 других исполнениях:
> Л — легкие с прямоугольным поперечным сечением;
> Т — тяжелые с квадратным поперечным сечением;
> ОТ — особо тяжелые с квадратным поперечным сечением.

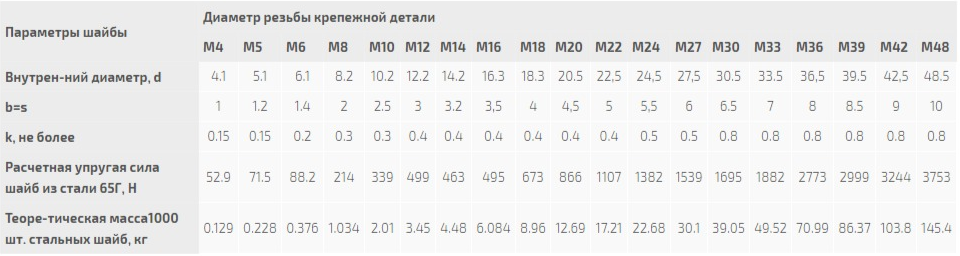

Шайбы-гроверы пружинные ГОСТ 6402-70: применение и технические характеристики
Шайбы пружинные (гроверы), изготовленные в соответствии с ГОСТ 6402-70 широко применяются в машиностроении, строительстве, других областях хозяйственной деятельности в качестве контрящих элементов соединений.
ГОСТ 6402-70

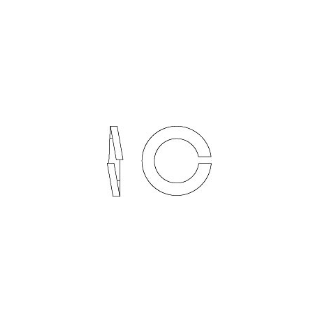

Стандартный гровер, соответствующий ГОСТ 6402, имеет форму кольца, которое разрезанного к основной плоскости под углом в 70°. Разрез может быть наклонён как в левую, так и в правую стороны, что зависит от резьбы детали, на которую устанавливается гровер. Поперечное сечение шайбы может быть как прямоугольным, так и квадратным. Концы гровера разведены в разные стороны.
В процессе монтажа разного рода деталей шайба гровер предотвращает откручивание соединённых резьбой элементов. Такое откручивание может произойти, к примеру, под воздействием нагрузок ударного типа, вибраций, резких температурных перепадов и т.д. Они подкладываются под головку болта или винта, а также устанавливается между шайбой плоского типа и гайкой.
Промышленность выпускает шайбы гроверные в двух вариантах. В первом варианте концы у гровера гладкие и скошенные, во втором — заострённые наружу. Именно гроверы с заострёнными окончаниями способны врезаться в базовое основание и гайку, создавая для последней дополнительное стопорение.
Шайба пружинная оцинкованная производится из специальной проволоки пружинного типа. В поперечнике эта проволока может быть квадратной или прямоугольной. Изготовляется пружинная проволока из стали марки 65Г. Также такой метиз может быть произведен согласно принятой на заводе-изготовителе документации. В этом случае материалом для её производства служат стали марок 3Х13, 65Г или 70.
Иногда шайба пружинная, купить которую вы можете на СПбЗКИ, делается из бронзы. Твёрдость её в этом случае должна быть на два порядка большей, чем у гровера из стали, то есть не менее 90HRB. Помимо цинка она может покрываться оксидом или кадмием.
Согласно принятым у производителей метизов нормам все гроверные шайбы делятся на четыре типа:
- Л — лёгкие;
- Н — базовые или нормальные;
- Т — тяжёлые;
- ОТ — очень тяжёлые.
Все они, кроме лёгкого типа, имеют в поперечнике квадрат. Что касается Л-шайб, то их поперечник прямоугольный. Плоские изделия иногда имеют на окончаниях небольшие сколы, которые не нарушают их функции. При этом, у изделия не должно быть трещин, окалины и следов коррозии.
Производство и поставка шайб, включая гроверные, осуществляется на СПбЗКИ по умеренным ценам. Ждём ваших заказов уже сегодня!
