Как правильно ставится гроверная шайба

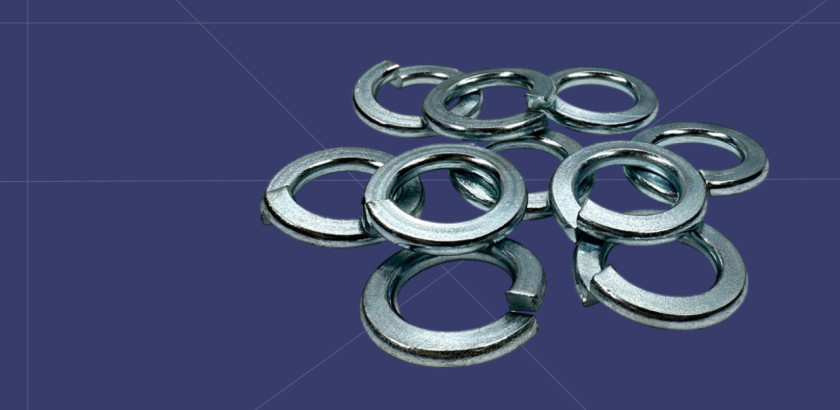

Пружинная шайба, она же гровер, помогает предотвратить раскручивание резьбовых соединений под нагрузкой или при вибрациях и перепадах температур. Конструкция представляет собой единичный виток спирали пружины, поэтому и получила свое название.

Простейшее строение — круглая плоская шайба с прорезью, края которой разведены в разные стороны, обеспечивает безотказную работу. При затягивании болта шайба сжимается и ее края впиваются в поверхности гайки и детали. Если гайка начинает откручиваться, разрез шайбы расходится, острые кромки еще сильнее врезаются в металл и препятствуют дальнейшему вращению.

Прямой ход крепежного узла происходит без препятствий, при обратном ходе гроверная кромка впивается в металл и стопорит гайку либо болт.

Гроверы изготавливают в соответствии с ГОСТ 6402-70 из пружинных сталей марок 65Г, 70 или 3Х13. Стандарт предусматривает четыре исполнения:

Диапазон размеров — от М2 до М48. Твердость готового изделия составляет HRC 40-48, что обеспечивает необходимые пружинные свойства и стойкость к деформации.

Крепеж этого типа используют в различных отраслях:

Важно понимать — гроверная шайба эффективна в узлах с умеренными нагрузками, где требуется компенсировать небольшую осадку деталей.

Поскольку стопорное действие основано на врезании острых краев в крепление, использовать пружинную шайбу с метизами из мягкого металла недопустимо. Под запрет подпадают:

В результате порчи поверхностей крепящая способность соединения будет снижена. Также не рекомендуется использовать гроверные шайбы в следующих случаях:

Существует два мнения относительно установки пружинной шайбы:

Не существует доказательств исключительной правильности того или иного решения, но двойная установка повышает надежность крепежа.

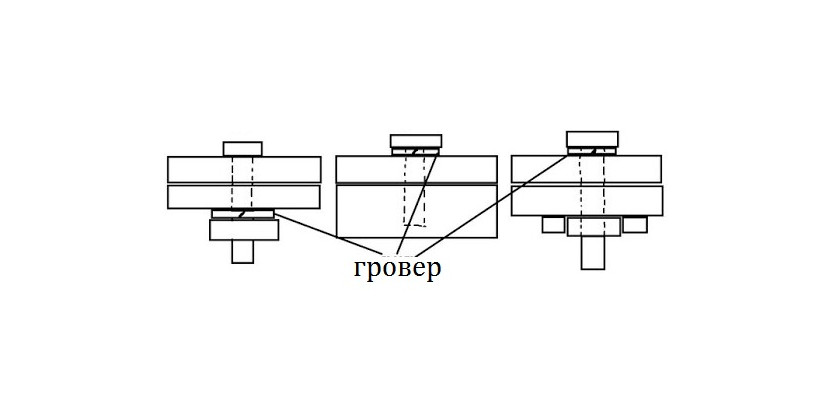

Пружинная шайба будет выполнять свои функции только при условии правильной установки — полном прижимании к поверхности головкой болта или гайки. После завинчивания концы шайбы должны находиться в одной плоскости.

Если необходимо защитить мягкий материал, например, окрашенную поверхность или пластик, используйте комбинацию:

Учитывайте, что в таком варианте стопорящий эффект гроверной шайбы несколько ослабевает.

Важно соблюдать рекомендованный момент затяжки для конкретного диаметра резьбы. Недотянутое соединение с гровером работает хуже, чем просто правильно затянутый болт с плоской шайбой.

Помните, что гроверная шайба — крепеж разового использования. После раскручивания соединения ее не ставят повторно, так как она теряет упругие свойства и не обеспечивает надежной фиксации.

Для ответственных соединений и узлов с высокими нагрузками лучше использовать более надежные методы фиксации:
