Накатка резьбы: технология, методы и преимущества

Накатка резьбы — это способ получения резьбового профиля без снятия стружки. Инструмент вдавливает рабочий контур в металл, и заготовка под давлением меняет форму, образуя витки. Такой метод широко применяют при производстве крепежа, деталей гидравлики, а также других резьбовых элементов, где важны высокая производительность, чистая поверхность, стабильная геометрия. По сравнению с нарезанием накатывание дает более ресурсный поверхностный слой, что особенно ценно для нагруженных и циклически нагруженных соединений.

Содержание:

1. Что такое накатывание резьбы
2. Накатывание или нарезание — что лучше
3. Преимущества и ограничения накатки резьбы
4. Технология и методы накатывания резьбы
5. Какой инструмент необходим для накатки резьбы
6. Основные дефекты при накатывании резьбы
7. Где применяют накатку резьбы
8. Как выбрать метод накатывания резьбы
9. Где заказать профессиональную накатку резьбы в Новосибирске
10. Часто задаваемые вопросы
11. Коротко о главном

Что такое накатывание резьбы

Накатывание резьбы представляет собой процесс формирования резьбового профиля за счет пластической деформации металла. Инструмент не режет материал, а перераспределяет его, поэтому волокна металла не перерезаются, а сохраняют непрерывность с измененной формой в поверхностном слое.

При таком воздействии во впадинах и у основания витков возникают остаточные сжимающие напряжения, а сама поверхность подвергается наклепу. Это повышает усталостную прочность, уменьшает риск зарождения трещин, увеличивает срок службы резьбового соединения.

Чаще всего метод используют для наружной накатной резьбы на цилиндрических заготовках. Для внутренней резьбы его применяют если материал детали достаточно пластичен, отверстие правильно подготовлено, а схема обработки обеспечивает нужное усилие деформации без разрушения.

Накатывание или нарезание — что лучше

Оба метода формируют резьбу, но делают это по разным физическим принципам. При нарезании инструмент снимает металл, а при резьбе методом накатки профиль образуется за счет давления и пластической деформации поверхностного слоя без образования стружки.

Для серийных резьбовых соединений накатывание часто оказывается выгоднее по производительности и усталостной прочности. Нарезание сохраняет преимущество там, где важны универсальность, ремонт, малые партии или проведение операций на уже имеющемся оборудовании без специализированной оснастки.

На практике отличие накатанной резьбы от нарезанной состоит в эксплуатационных свойствах. Накатка больше подходит для серийных и нагруженных соединений, где важны ресурс и повторяемость, нарезание — для универсального применения, нестандартной геометрии, единичных операций без специализированных станков.

Преимущества и ограничения накатки резьбы

Накатывание эффективно там, где критичны прочность резьбы, чистота поверхности, быстрый выпуск однотипных изделий. Для производителей крепежа, резьбовых деталей это часто более рациональный метод, чем традиционная нарезка, особенно при больших партиях.

Технология и методы накатывания резьбы

Технологический процесс включает четыре основные стадии:

1. Создание заготовки.
2. Выбор и установка инструмента.
3. Формирование резьбы.
4. Контроль геометрии и поверхности.

На практике исходные параметры заготовки и корректный подбор оснастки определяют результат сильнее, чем небольшие изменения в режиме работы станка.

Создание заготовки под накатку

Первый шаг — расчет диаметра стержня под будущую резьбу. Металл при накатывании не удаляется, а перераспределяется, поэтому исходный диаметр берут меньше номинального наружного диаметра резьбы, чтобы после деформации профиль занял правильное положение.

Здесь особенно важны справочные данные: диаметр стержня под накатку метрической резьбы по ГОСТ 19256-73, где заданы диаметры стержней под накатывание, допускаемые отклонения. Также контролируют кромку: фаска 15–20° облегчает захват заготовки инструментом, снижает нагрузку на первый виток, уменьшает риск образования заусенцев на торце.

Качество поверхности тоже критично. Прижоги после шлифования, овальность, искривление, микротрещины, локальное переупрочнение ухудшают результат, даже если размер по стандарту выбран точно.

По конструкции и кинематике чаще всего используют два подхода: накатку плоскими плашками и накатку резьбы роликами. Первую схему выбирают для массового крепежа, а вторую — когда нужен более гибкий контроль длины резьбы, профиля, условий обработки.

Накатка плоскими плашками

Плоские накатные плашки востребованы для наружной резьбы на стандартном крепеже. Как правило, одна плашка движется, вторая остается неподвижной, а заготовка между ними получает вращение, за счет чего формируется профиль.

Метод дает высокую производительность в серийном выпуске однотипных изделий, подходит для крупного объема стандартных изделий. Важно только выдерживать кинематику, точность подачи, состояние рабочих поверхностей — при нарушении этих параметров качество резьбы быстро ухудшается от партии к партии.

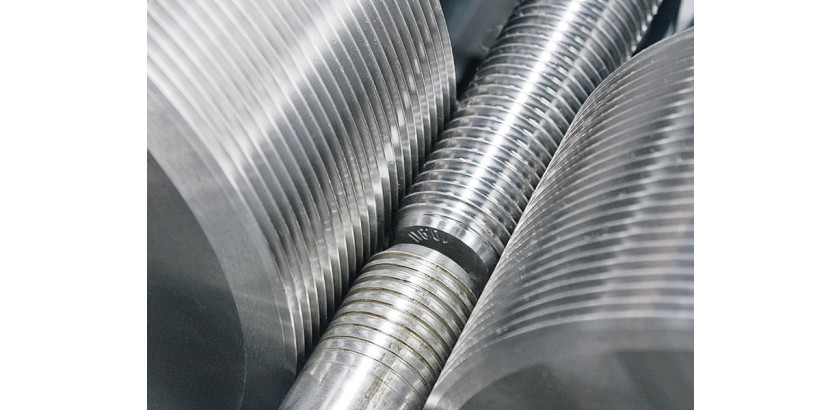

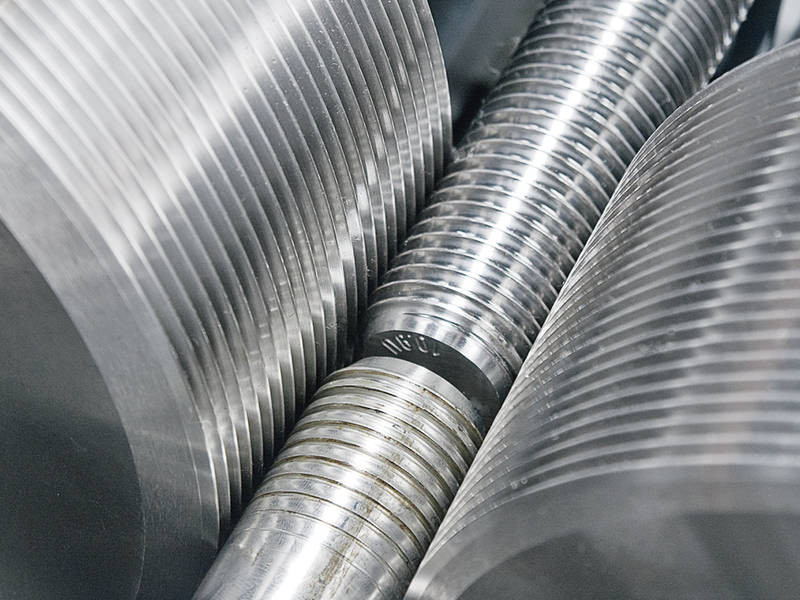

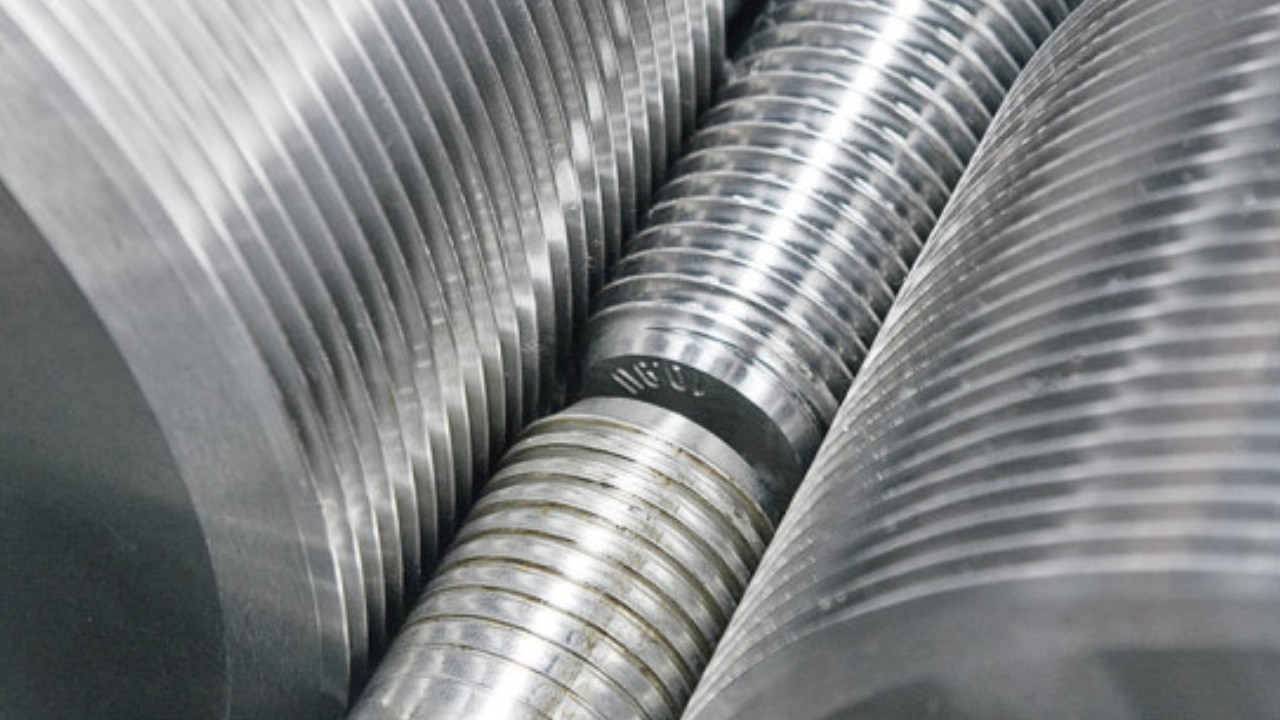

Накатка цилиндрическими роликами

Накатывание цилиндрическими роликами — более гибкий метод, чем работа плоскими плашками. Он позволяет точнее управлять деформацией и классом точности профиля, используется как на специализированных резьбонакатных машинах, так и на универсальном оборудовании с соответствующей оснасткой.

Схемы работы роликов различают по направлению подачи:

• При радиальной подаче ролики сближаются к оси заготовки. Это удобно для коротких или средних по длине резьб на крепеже, а также других деталях, где важны точный шаг и угол профиля.
• При осевой (продольной) подаче заготовка проходит через рабочую зону вдоль своей оси при постоянном расстоянии между роликами. Такой подход рационален для длинномерных изделий со сплошной резьбой на значительном участке.
• При тангенциальной подаче заготовка входит в рабочую зону сбоку, профиль формируется за счет согласованного вращения и давления. Эту схему используют в том числе в планетарных головках, устройствах с резьбовыми сегментами, когда нужна максимально высокая производительность.

Выбор конкретной схемы зависит от длины резьбы, диаметра, материала, объема партии, доступных инструментов для нанесения резьбы на заготовку (роликов, сегментов, головок).

Какой инструмент необходим для накатки резьбы

Для накатки резьбы применяют несколько основных видов оснастки: плашки, резьбовые сегменты, ролики, бесстружечные накатные метчики. Выбор зависит от профиля резьбы, длины участка, материала заготовки, требуемой точности, а также типа оборудования.

• Накатные плашки. Плоские накатные плашки чаще всего используют для наружной резьбы на стандартном крепеже или других типовых заготовках. Для промышленной оснастки выбирают инструментальные стали, а рабочая твердость таких плашек часто находится в диапазоне 58–61 HRC.
• Резьбовые сегменты. Резьбовые сегменты применяют в планетарных или тангенциальных схемах, когда важны высокая производительность, стабильность профиля в серии. При выборе учитывают шаг, тип резьбы, а также стойкость материала сегментов к циклической нагрузке.

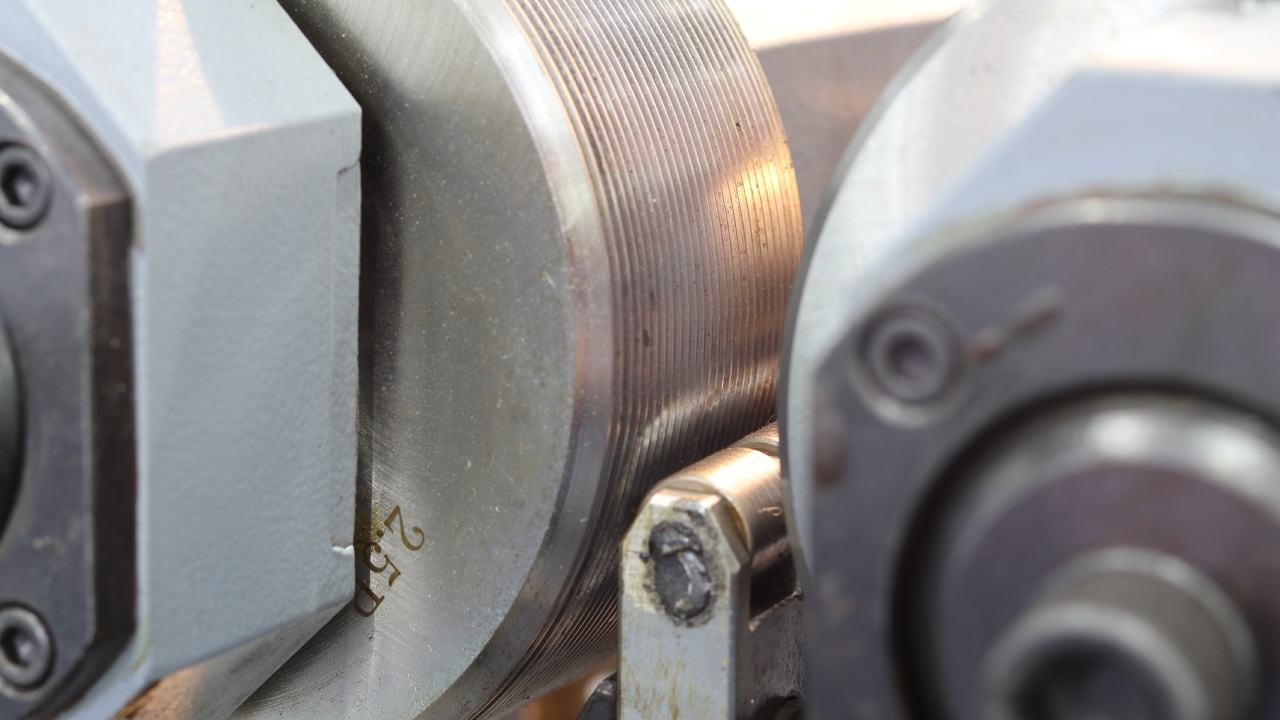

• Ролики. Это самый распространенный вариант для наружной резьбы на резьбонакатных машинах и головках. Их подбирают по профилю, шагу, диаметру заготовки, схеме подачи, поэтому именно они чаще всего определяют точность, производительность процесса.
• Бесстружечные накатные метчики. Если нужно накатывание внутренней резьбы, выбирают бесстружечные метчики (накатники). Они формируют профиль без стружки, но требуют правильного диаметра отверстия, подходящих свойств материала, стабильной подачи СОЖ.

Основные дефекты при накатывании резьбы

Большинство дефектов при накатывании связано с тремя факторами: неправильные параметры заготовки, неподходящий или изношенный инструмент, ошибки наладки оборудования. Значительную часть брака удается предотвратить еще до начала серии при контроле диаметра, фаски, твердости, пластичности металла, а также биения и геометрии инструмента, режимов смазки, усилия деформации.

Ниже приведена таблица, которая связывает конкретные дефекты с типовыми причинами и рекомендуемыми действиями.

Где применяют накатку резьбы

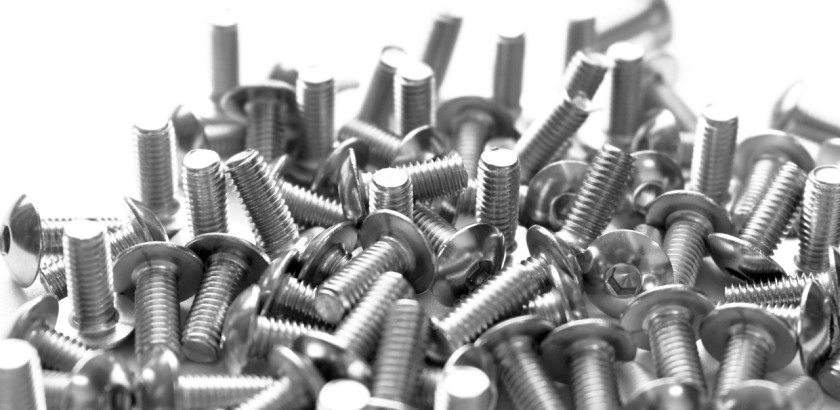

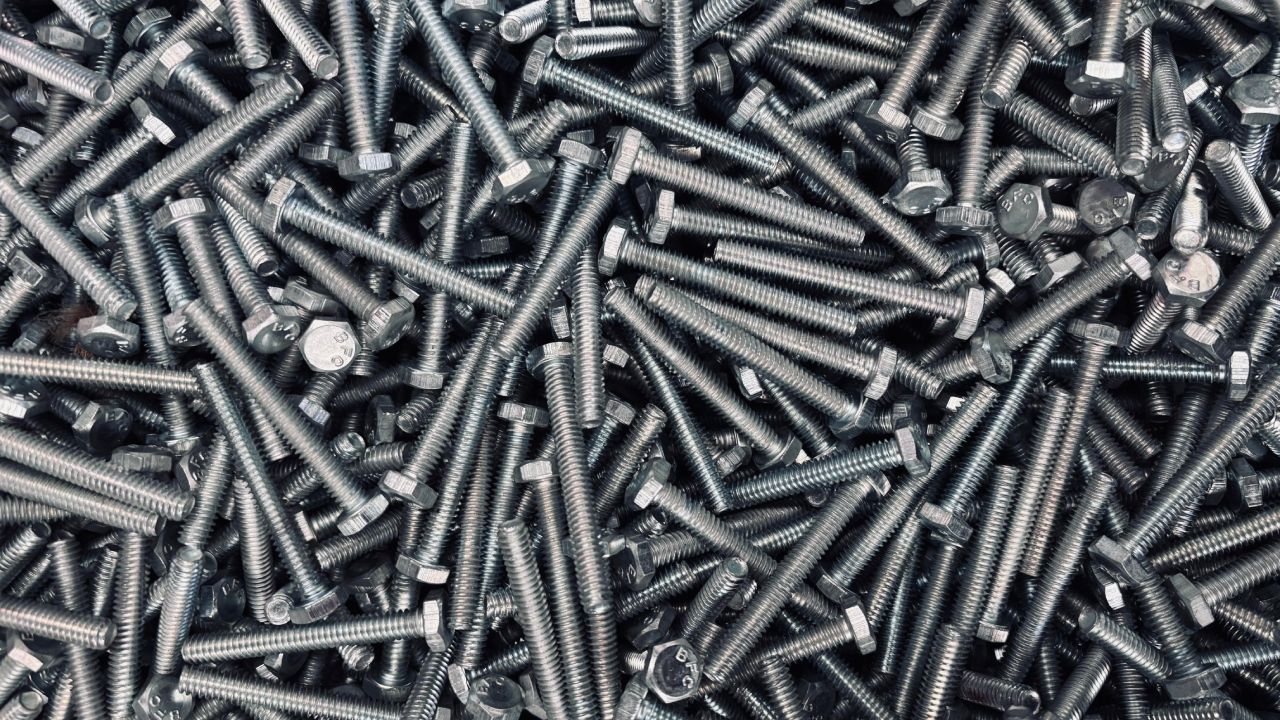

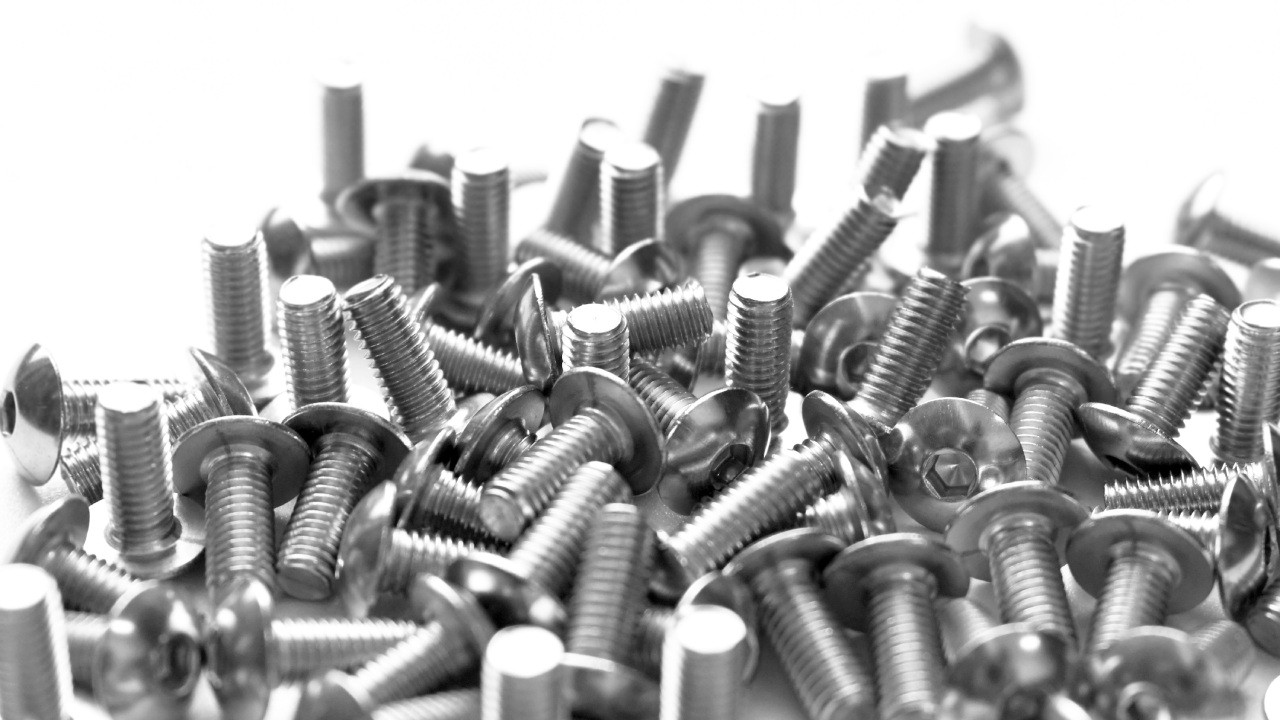

Накатывание выбирают при производстве крепежа, элементов гидравлики, резьбовых деталей машиностроительных узлов, калибров и метизов общего или специального назначения. Метод особенно целесообразен, когда соединения работают под циклической нагрузкой либо выпускаются серийные партии изделий с повторяющейся геометрией.

Технологию реализуют на специализированном резьбонакатном оборудовании и автоматах, а также на универсальных станках при наличии соответствующей оснастки. На практике часто возникает вопрос о возможности накатки резьбы на токарном станке, насколько это выполнимо при условии достаточной жесткости системы, корректной фиксации головки, соблюдения режимов деформации.

В отдельных случаях в специализированные станки для накатки резьбы на спицах, тягах или других длинномерных деталях малого сечения. Такие решения учитывают геометрию заготовки, требования к точности и особенности закрепления в процессе деформации.

Как выбрать метод накатывания резьбы

При выборе метода нужно отталкиваться от параметров задачи, а не от названия оборудования. На практике учитывают тип резьбы (наружная или внутренняя), длину участка, материал, состояние заготовки, объем партии, доступный парк станков, требования к точности.

Для короткой наружной резьбы на серийных деталях часто используют плоские плашки или ролики с радиальной подачей. Для длинных резьб на шпильках и тягах более рациональна осевая схема с роликами, позволяющая получить непрерывный профиль на большой длине.

При необходимости внутренней резьбы без стружки рассматривают бесстружечные накатные метчики. Если деталь имеет сложный профиль, материал ограничивает возможности холодной деформации, а специализированной оснастки нет, иногда разумнее остаться на резьбонарезных операциях.

Используйте следующий алгоритм:

1. Определите, требуется наружная или внутренняя резьба и какой профиль нужен.
2. Оцените свойства материала, его пригодность к деформации без разрушения.
3. Рассчитайте диаметр стержня под накатку метрической резьбы или отверстия по стандарту, параметрам профиля.
4. Классифицируйте длину резьбы: короткая, средняя или длинная.
5. Сопоставьте объем партии и требования по точности с имеющимся оборудованием, оснасткой.
6. Подберите инструмент и схему подачи (плашки, ролики, накатники) под выбранные условия.

Такой подход помогает не только правильно выбрать метод, но и заранее оценить ограничения технологии, требования к заготовке, риски появления дефектов.

Где заказать профессиональную накатку резьбы в Новосибирске

Если для вашего проекта нужна серийная или единичная накатка резьбы в Новосибирске с соблюдением чертежей и требований ГОСТ, имеет смысл опираться на опыт профильного производителя крепежа. Санкт-Петербургский Завод крепежных изделий (СПбЗКИ) выполняет резьбонакатные работы на современном оборудовании: формирует наружную и внутреннюю резьбу методом накатывания по ГОСТ, DIN, ASME, ОСТ и ТУ заказчика, работает с черными и цветными металлами, обеспечивает полный цикл — от подготовки заготовки до контроля и доставки партии.

Для начала сотрудничества достаточно оставить заявку, а также отправить нам чертеж или образец детали. Технологи подберут подходящий метод, проверят диаметр стержня под накатывание метрической резьбы по ГОСТ 19256‑73, настроят контроль профиля под ваши требования.

Коротко о главном

• Накатка резьбы формирует профиль пластической деформацией без стружки. Такой способ дает более гладкую поверхность, а также повышенную усталостную прочность по сравнению с нарезанием при серийном производстве.
• Качественный результат обеспечивает правильная заготовка: диаметр стержня по ГОСТ 19256‑73, фаска на торце, достаточная пластичность материала, отсутствие дефектов поверхности.
• Для крепежа или типовых деталей применяют плашки и ролики с разными схемами подачи. Для внутренней резьбы используют бесстружечные накатные метчики. Выбор инструмента завязан на профиль, длину резьбы, материал.
• Большинство дефектов (складки, неполный профиль, растрескивание впадин) связано с ошибками в диаметре заготовки, состоянием инструмента, нарушением наладки, поэтому контроль этих факторов критичен.
• Накатка экономически и технологически выгодна при серийных или нагруженных соединениях, но не отменяет нарезание в случаях высокой твердости, сложной геометрии, единичного изготовления.
